Toote ülevaade



OS&Y (väliskruvi ja ike) elastne istuv tõmbeventiil on konstrueeritud positiivseks{0}}sulgumiseks ja madalaks voolutakistuseks tulekaitse-, kommunaalveevarustus- ja tööstuslike torustike võrkudes. Tõusva varre konstruktsioon tagab vahetu visuaalse kinnituse klapi asendile (avatud või suletud) eemalt. Kõrgtugevast malmist korpusest ja EPDM/NBR kapseldatud kiilust koosnev ventiil tagab tilkumiskindla-tiheduse ja pikaajalise-korrosioonikindluse nõudlikes teeninduskeskkondades.

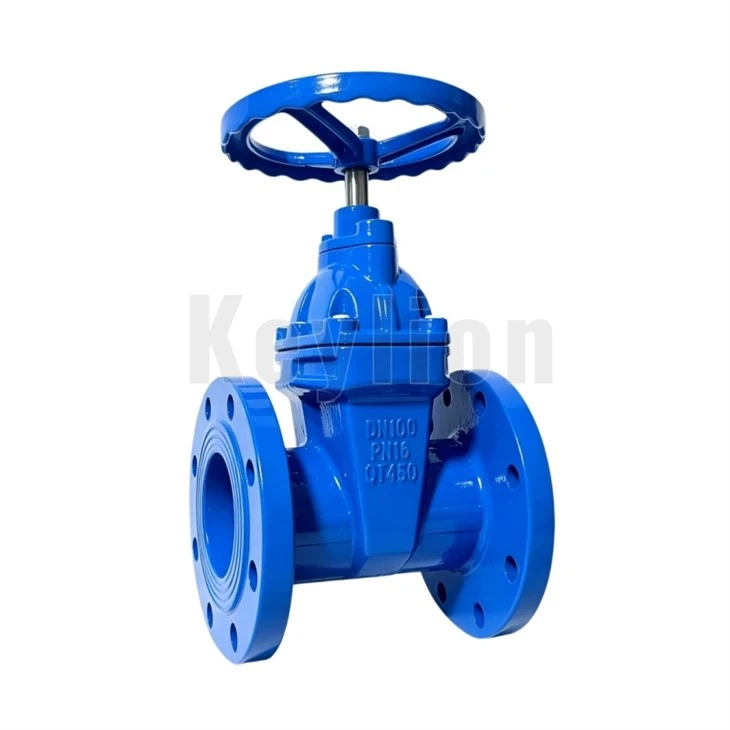

  • Äärikuga OS&Y väravaklapp
    Äärikuga OS&Y väravaklapp
    Äärikuga OS&Y väravklapp on loodud tööstuslike vedelikusüsteemide jaoks, mis nõuavad positiivset{0}}sulgemist ja avatud/suletud oleku selget visuaalset näitu.
    Rohkem
  • PN16 OS&Y väravaklapp
    PN16 OS&Y väravaklapp
    PN16 OS&Y (väliskruvi ja ike) väravaklapp tagab usaldusväärse isolatsiooni vedelate protsesside liinides, kus on vaja kohest visuaalset avamise/sulgemise kontrollimist.
    Rohkem
  • Elastne istuv OS&Y väravaklapp
    Elastne istuv OS&Y väravaklapp
    Elastsel OS&Y väravaklapil on välimine kruvi ja ike, mis annab kohese visuaalse kinnituse tuletõkke- ja kriitiliste vedelike torustike jaoks vajaliku avatud/suletud oleku kohta.
    Rohkem
  • OS&Y väravaklapp tuletõrjeveesüsteemidele
    OS&Y väravaklapp tuletõrjeveesüsteemidele
    OS&Y (väliskruvi ja ike) elastne istuv tõmbeventiil tagab usaldusväärse voolu juhtimise ja kohese visuaalse asukoha näidu tuletõkketorustiku võrkude jaoks.
    Rohkem
  • OS&Y väravaklapp tulekaitseks
    OS&Y väravaklapp tulekaitseks
    Postiindikaatorklapp (PIV) on ette nähtud maa-aluste ja välistingimustes kasutatavate tulekaitseveevarustuskontuuride jaoks.
    Rohkem
  • Kõrgtugevast malmist OS&Y väravaklapp
    Kõrgtugevast malmist OS&Y väravaklapp
    Kõrgtugevast malmist OS&Y väravventiil tagab usaldusväärse isolatsiooni{0}}kõrgsurvevedelike süsteemides. Varre väliskeere isoleerib töökeermed töökeskkonnast, vältides sisemist korrosiooni ja katlakivi teket.
    Rohkem


Tehnilised andmed



Parameeter

Standardne spetsifikatsioon

Valikud / Kohandamine

Suuruste vahemik

NPS 2 tolli - 24 tolli (DN50 - DN600)

Soovi korral kuni DN1200

Surve reiting

PN16 / PN25 (200 PSI / 300 PSI)

Klass 150 / klass 300

Disaini standard

AWWA C515, EN 1171, BS 5163

DIN 3352, ISO 5211

Ääriku puurimine

ASME B16.5 / B16.47, EN 1092-2, ISO 7005

JIS B2220

Korpuse materjal

kõrgtugev raud (ASTM A536 Gr. 65-45-12 / GGG50)

WCB, CF8M (roostevaba teras)

Kiilu materjal

Kõrgtugev malm, mis on täielikult kapseldatud EPDM-iga

NBR, Viton

Varre materjal

Roostevaba teras 420 (ASTM A276 tüüp 420)

SS304, SS316, ASTM F51 (dupleks)

Katmine

Fusion Bonded Epoxy (FBE), min{0}} mikronit

NSF61 sertifitseeritud pulber



productcate-730-730



Põhiomadused ja tootmise terviklikkus

Tõusva varre kujundus (OS&Y):Keerme asub väljaspool klapi korpust, kaitstes seda liinikeskkonna eest ning võimaldades otsest määrimist ja visuaalset käigu kontrollimist.


Kiilu kapseldamine:Kõrgtugevast malmist kiilusüdamik on vulkaniseeritud kõrgekvaliteedilise -EPDM-kummiga, mis tagab elastse mälutihendi ja välistab prahi kogunemisest põhjustatud istme lagunemise.


Täppistöötlus:Korpuse ja kiilutihenduspinnad töödeldakse vertikaalsete CNC-treipinkidega, säilitades paralleelsuse tolerantsi 0,05 mm piires, et tagada null-lekkejõudlus nimirõhul.


Majasisene valutöö ja valamise juhtimine-:Töötlemata valandid läbivad enne töötlemist spektromeetri keemilise analüüsi ja ultraheli defektide tuvastamise, tagades, et rõhku sisaldavates seintes pole sisemist poorsust ega kahanemisdefekte.


Tüve tihendi terviklikkus:Varustatud mitme EPDM/NBR-st valmistatud O-rõngastega, mis on paigutatud pronkspuksi, mis eraldavad torustiku rõhu ülemistest varre keermetest ja võimaldavad vahetamist täissurve all (nimetatud mudelite puhul).



Rakendused


Ettevõte viis läbi konkurentsieelise analüüsi, et selgitada välja oma tugevad ja nõrgad küljed võrreldes konkurentidega.

Tulekaitsesüsteemid

Peamised juht- ja sektsioonventiilid kaubanduslikes ja tööstuslikes sprinklersüsteemides (saadaval on UL/FM-iga ühilduvad konfiguratsioonid).

Munitsipaalveevärk

Joogiveepuhastusjaamad, pumbajaamad ja maa-alused jaotusvõrgud.

Tööstusliku protsessi vesi

Jahutustornide ahelad, HVAC-primaarahelad ja{0}}suurte tootmisettevõtete kommunaalliinid.

Vedeliku ühilduvus

Sobib joogivee, toorvee, tulevee ja neutraalsete vedelike jaoks temperatuurivahemikus -10 °C kuni 120 °C.



OEM, ODM ja kohandamine

Privaatne märgistus

Kandke peale klientide logod-, laser-söövitatud nimesildid ja kohandatud värvi-koodiga epoksükate, mis vastavad brändi spetsifikatsioonidele.



Käivitamise kohandamine

Äärikuga ülaosa on töödeldud vastavalt ISO 5211 standarditele elektriliste täiturmehhanismide, käigukastide või järelevalvelülitite otseseks paigaldamiseks.



Spetsiaalsed trimmimaterjalid

Soor service vastavus (NACE MR0175) on saadaval SS316 varte ja pronksist istmerõngastega söövitavas tööstuskeskkonnas.





Testimine, kvaliteedikontroll ja dokumentatsioon

Iga klapp läbib enne tarnimist tehases testimise vastavalt API 598 / EN 12266

Shelli test

1,5-kordne nimitöörõhk veega.

01

Istme test

1,1-kordne nimitöörõhk nii kõrg-survevedeliku kui ka madalrõhuõhu{2}}õhu testimisel.

02

Jälgitavus

Soojuskoodid on tembeldatud ventiili korpustele ja vartele, mis on seotud otse veski testimise sertifikaatidega (MTR), mis on esitatud vastavalt EN 10204 3.1.

03

Katte ülevaatus

Puhkusetest (sädemete test) viidi läbi sulatatud -liimitud epoksükattega, et kontrollida aukude{1}}vaba korrosioonikaitset.

04



KKK



K: Kas teie OS&Y väravaventiilid on UL-nimekirjas ja FM-kinnitusega tulekaitseks?

V: Standardmudelid on valmistatud rangelt järgides AWWA ja EN spetsifikatsioone. UL/FM-sertifikaadiga konfiguratsioonid on saadaval spetsiaalselt määratud tulekaitsetoodete sarjade jaoks – palun kinnitage oma projekti spetsifikatsioonid meie insenerimeeskonnaga.

K: Mis on epoksükatte standardpaksus ja materjal?

V: Kandke seest ja väljast minimaalselt 250-mikronist Fusion Bonded Epoxy (FBE) katet, kasutades automaatseid elektrostaatilisi pihustustorusid, mis on sertifitseeritud kokkupuuteks joogiveega (NSF/ANSI 61 ja WRAS-ühilduv).

K: Kas varre tihendit või O{0}}rõngaid saab vahetada, kui torujuhe on rõhu all?

V: Teatud mudelite tagaistme konstruktsioonifunktsioonid võimaldavad ülemise O{0}}rõnga vahetamist staatilise rõhu tingimustes, kuigi standardhoolduse korral on soovitatav süsteemi isoleerida.

K: Mis on teie standardne tootmisaeg hulgitellimuste puhul?

V. Tavaliste PN16 reitingutega standardsuurused (NPS 2–12 tolli) säilitatakse piirkondlikes pool{3}}laos, mis võimaldab kiiret saatmist. Kohandatud või suure -läbimõõduga tellimused (DN400+) nõuavad tavaliselt 35–45 päeva.
